杭州PCB抄板公司-緯亞電子:PCB板剖制是PCB設計中的一項重要的內容。但是由于其中涉及到砂紙磨板(屬有害工種)、描線(屬簡單重復勞動),不少設計人員不愿從事這項工作。甚至許多設計人員認為PCB板剖制不是技術工作,初級設計人員稍加培訓即可勝任這項工作。這種觀念有一定的普遍性,但是正如許多工作一樣,PCB板的剖制還是存在著一些技巧的。如果設計人員掌握這些技巧可以節省大量的時間,也可以大幅度減少勞動量。下面我們就詳細談談這方面的知識。
一、 PCB板剖制的概念

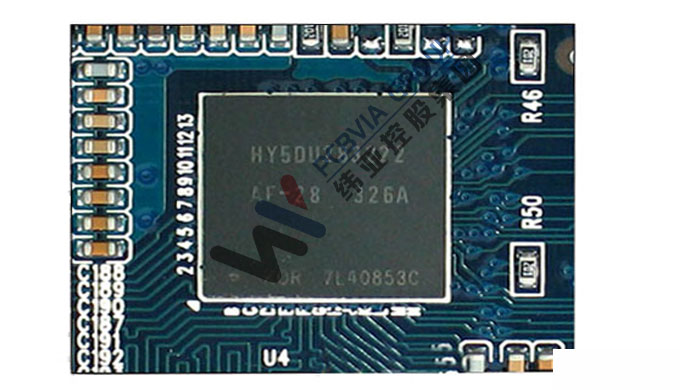

PCB板剖制是指根據原有的PCB板實物得到原理圖和板圖(PCB圖)的過程。其目的是進行后期的開發。后期開發包括安裝元器件、深層測試、修改電路等。因為不屬于PCB板剖制的范疇又與之相關,因此僅做介紹不再詳述。
二、 PCB板剖制的流程
1、 拆除原板上的器件。
2、 將原板掃描,得到圖形文件。
3、 將表面層磨去,得到中間層。
4、 將中間層掃描,得到圖形文件。
5、 重復2-4步,直到所有層都處理完。
6、 利用專用軟件將圖形文件轉換為電氣關系文件---PCB圖。如果有合適的軟件,設計人員只需把圖形描一遍即可。
7、 檢查核對,完成設計。
三、 PCB板剖制的技巧
PCB板剖制尤其是多層PCB板的剖制是件費時費力的工作,其中包含了大量的重復性勞動。設計人員必須有足夠的耐心和細心,否則非常容易產生錯誤。做好剖制PCB板設計的關鍵在于利用合適的軟件代替人工進行重復性工作,即省時又準確。杭州PCB|杭州smt
1、 剖制過程中一定要用掃描儀。
許多設計人員習慣直接在PROTEL、PADSOR或CAD等PCB設計系統上畫線。這種習慣非常不好。掃描得到的圖形文件既是轉換成PCB文件的基礎,又是后期進行檢查的依據。利用掃描儀可以大大降低勞動難度和強度。毫不夸張地說,如果能充分利用掃描儀,即使沒有設計經驗地人員也可以完成PCB板剖制工作。
2、 單方向磨板。
有些設計人員為了追求速度,選擇雙向磨板(即由前后表面向中間層磨掉板層)。其實這是非常錯誤的。因為雙向磨板非常容易磨穿,致使其它層損壞,結果可想而知。PCB板的外層由于工藝和有銅箔、焊盤等原因硬,中間層軟。因此到中間層,問題更為嚴重,往往無法打磨。另外,各個廠商生產的PCB板材質、硬度、彈性都不一樣,很難準確磨去。
3、 選擇優秀的轉換軟件。
將掃描得到的圖形文件轉換為PCB文件是整個工作的關鍵。有了好的轉換文件。設計人員只需“照貓畫虎”,將圖形描一遍即可完成工作。這里推薦EDA2000,真的很方便。
以上是我個人的一點心得,提出來供大家探討,希望能起到拋磚引玉的作用。
